Roxtec CM EX 模块深度为 30 毫米或 40 毫米（1.181 英寸/1.575 英寸），可轻松适配不同尺寸的电缆和管道。 Ex 型号被批准用于危险场所以及有潜在爆炸危险的环境。
- 与相应的 Roxtec 组件搭配使用可形成一套完整的密封解决方案
- 用于外径为 3.5-32.5 毫米（0.138-1.280 英寸）的电缆
技术图纸
安装说明
组件文章

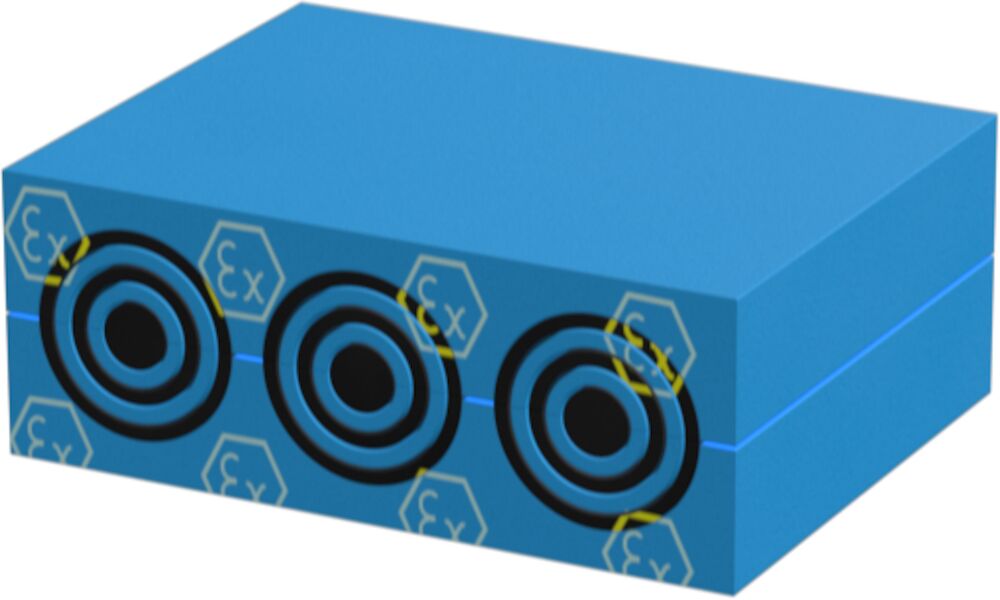

CM 15w40 Ex
- External dimensions WxHxD (mm) 40 x 15 x 30
- Number of cables/pipes 3
- For cable/pipe Ø (mm) 3.5 - 10.5
- Weight (kg) 0.03
- Art. No EXC000115401000

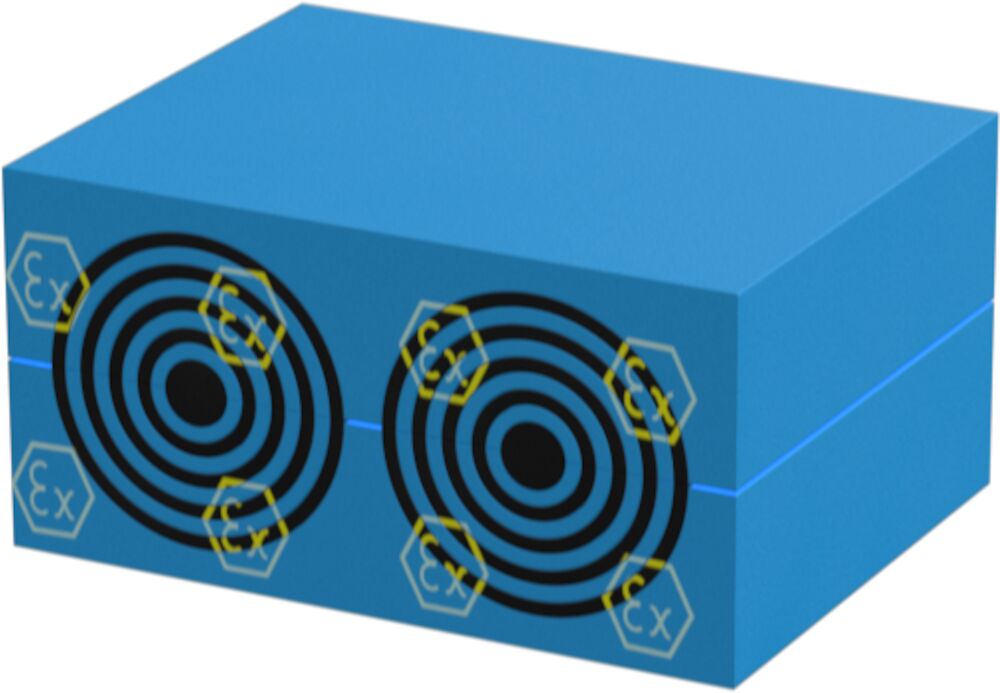

CM 20w40 Ex
- External dimensions WxHxD (mm) 40 x 20 x 30
- Number of cables/pipes 2
- For cable/pipe Ø (mm) 3.5 - 16.5
- Weight (kg) 0.04
- Art. No EXC000120401000

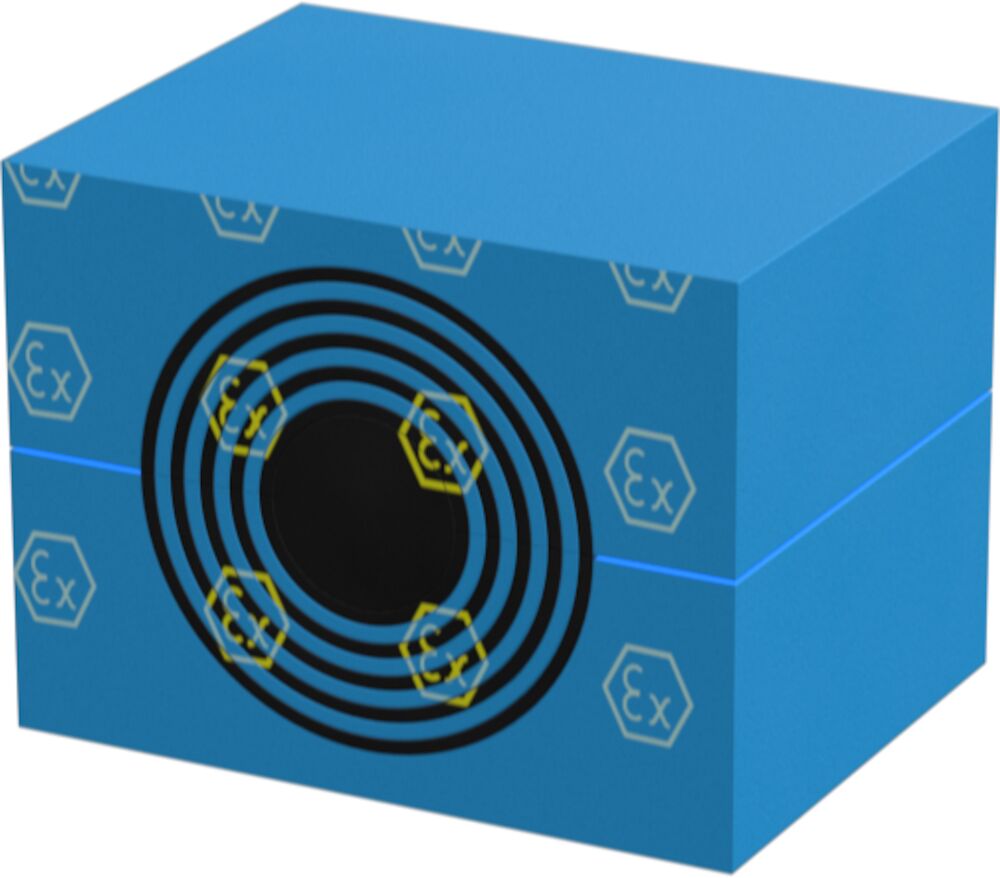

CM 30w40 Ex
- External dimensions WxHxD (mm) 40 x 30 x 30
- Number of cables/pipes 1
- For cable/pipe Ø (mm) 10 - 25
- Weight (kg) 0.07
- Art. No EXC000130401000
CM 40 10-32 Ex
- External dimensions WxHxD (mm) 40 x 40 x 30
- Number of cables/pipes 1
- For cable/pipe Ø (mm) 9.5 - 32.5
- Weight (kg) 0.07
- Art. No EXC000140101000
| 标题 | External dimensions WxHxD (mm) | Number of cables/pipes | For cable/pipe Ø (mm) | Weight (kg) | Art. No | |
|---|---|---|---|---|---|---|
| CM 15w40 Ex | 40 x 15 x 30 | 3 | 3.5 - 10.5 | 0.03 | EXC000115401000 | |
| CM 20w40 Ex | 40 x 20 x 30 | 2 | 3.5 - 16.5 | 0.04 | EXC000120401000 | |
| CM 30w40 Ex | 40 x 30 x 30 | 1 | 10 - 25 | 0.07 | EXC000130401000 | |
| CM 40 10-32 Ex | 40 x 40 x 30 | 1 | 9.5 - 32.5 | 0.07 | EXC000140101000 |
