Roxtec ComSeal™

数据表（公制）

使用页面上的打印按钮，以调整优化打印布局。

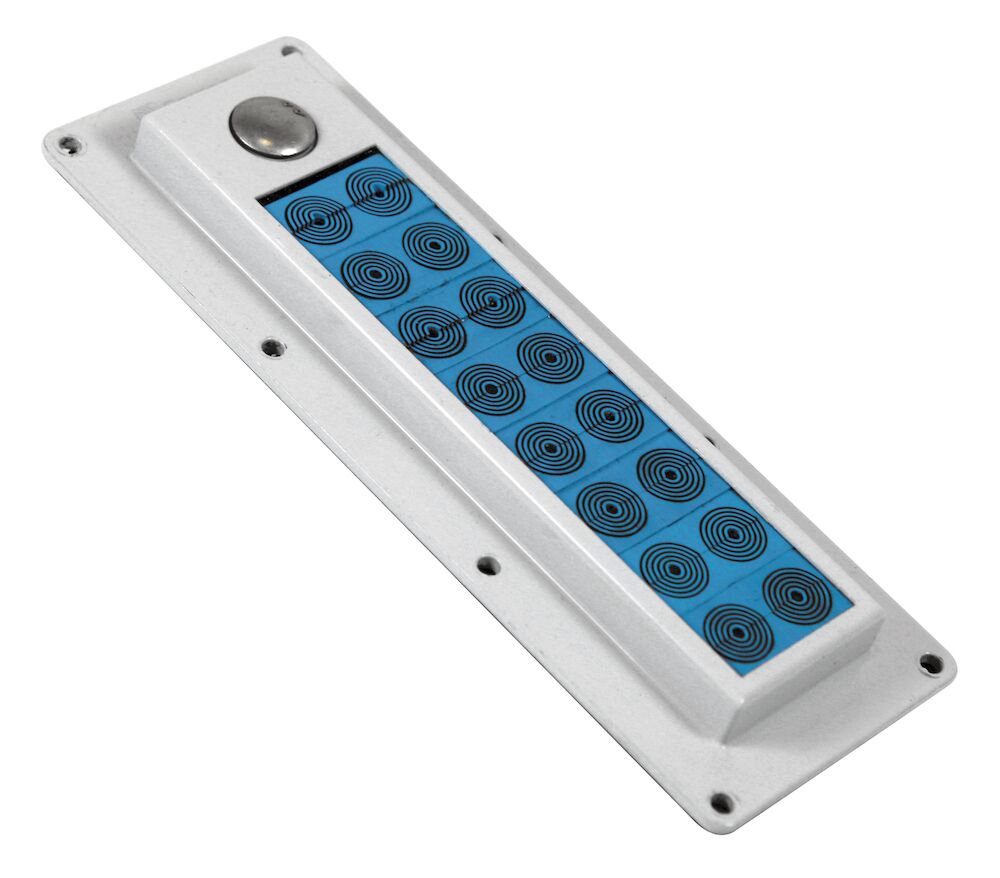

带铝制框架且防护等级为 IP 55 的入口密封系统。

Roxtec ComSeal™ 的防护等级为 IP 55，可提供粉末涂层铝框架和 AISI 316 不锈钢框架两种型号。 该穿隔系统拥有 6 种不同规格，可容纳多达 32 根电缆。

  • 防啮齿动物
  • 耐腐蚀
  • 轻型
  • 节省空间

下载

数据表（公制）

产品特性

  • ip-ul nema.svg
    IP/UL NEMA

下载

数据表（公制）

页面索引

等级和证书 安装 适合您行业的密封系统 密封组件数据 预装配的穿隔套件 配置您自己的穿隔套件

等级和证书

证书将不断增加、更新和更替，请定期访问，以确保符合要求。

火灾

  • 不适用

密封性

  • IP 55
  • UL/NEMA 3,12,12K

安装

安装结构

  • cabinet.svg
    箱柜和机柜

安装说明

技术图纸

安装视频

Installation of a Roxtec ComSeal™ transit

适合您行业的密封系统

探索您可以从我们的解决方案中受益的众多应用。

密封组件数据

您可以在这里找到与我们系统中的每个特定部件相关的技术信息。

矩形框架

ComSeal™ 框架

ComSeal™ 框架

密封组件

安装凝胶

安装凝胶
Multidiameter™（多径）CM 模块

Multidiameter™（多径）CM 模块
CM 盲堵模块

CM 盲堵模块

预装配的穿隔套件

毫米/千克 英寸/磅

ComSeal 10/4

  • Configuration 2x (9.5-32.5), 2x (3.5-16.5)
  • External dimensions WxHxD (mm) 80.5 x 173 x 55
  • Aperture dimensions WxH (mm) 56(+1/-1) x 149(+1/-1)
  • Weight (kg) 0.6
  • Art. No 105299
dxf
下载
stp
下载
Remove from cart?

ComSeal 10/7

  • Configuration 6x (3.5-16.5), 1x (9.5-32.5)
  • External dimensions WxHxD (mm) 80.5 x 173 x 55
  • Aperture dimensions WxH (mm) 56(+1/-1) x 149(+1/-1)
  • Weight (kg) 0.6
  • Art. No 105301
dxf
下载
stp
下载
Remove from cart?

ComSeal 10/10

  • Configuration 10x (3.5-16.5)
  • External dimensions WxHxD (mm) 80.5 x 173 x 55
  • Aperture dimensions WxH (mm) 56(+1/-1) x 149(+1/-1)
  • Weight (kg) 0.6
  • Art. No 105302
dxf
下载
stp
下载
Remove from cart?

ComSeal 12/3

  • Configuration 3x (9.5-32.5)
  • External dimensions WxHxD (mm) 88 x 216 x 55
  • Aperture dimensions WxH (mm) 56(+1/-1) x 169(+1/-1)
  • Weight (kg) 0.8
  • Art. No 105303
dxf
下载
stp
下载
Remove from cart?

ComSeal 12/6

  • Configuration 2x (9.5-32.5), 4x (3.5-16.5)
  • External dimensions WxHxD (mm) 88 x 216 x 55
  • Aperture dimensions WxH (mm) 56(+1/-1) x 169(+1/-1)
  • Weight (kg) 0.8
  • Art. No 105305
dxf
下载
stp
下载
Remove from cart?

ComSeal 12/9

  • Configuration 8x (3.5-16.5), 1x (9.5-32.5)
  • External dimensions WxHxD (mm) 88 x 216 x 55
  • Aperture dimensions WxH (mm) 56(+1/-1) x 169(+1/-1)
  • Weight (kg) 0.8
  • Art. No 105306
dxf
下载
stp
下载
Remove from cart?

ComSeal 12/12

  • Configuration 12x (3.5-16.5)
  • External dimensions WxHxD (mm) 88 x 216 x 55
  • Aperture dimensions WxH (mm) 56(+1/-1) x 169(+1/-1)
  • Weight (kg) 0.8
  • Art. No 105307
dxf
下载
stp
下载
Remove from cart?

ComSeal 15/3

  • Configuration 3x (28.0-44.0)
  • External dimensions WxHxD (mm) 90.5 x 223 x 55
  • Aperture dimensions WxH (mm) 61(+1/-1) x 195(+1/-1)
  • Weight (kg) 0.9
  • Art. No 105308
dxf
下载
stp
下载
Remove from cart?

ComSeal 16/4

  • Configuration 4x (9.5-32.5)
  • External dimensions WxHxD (mm) 80.5 x 233 x 55
  • Aperture dimensions WxH (mm) 56(+1/-1) x 209(+1/-1)
  • Weight (kg) 0.8
  • Art. No 105310
dxf
下载
stp
下载
Remove from cart?

ComSeal 16/7

  • Configuration 3x (9.5-32.5), 4x (3.5-16.5)
  • External dimensions WxHxD (mm) 80.5 x 233 x 55
  • Aperture dimensions WxH (mm) 56(+1/-1) x 209(+1/-1)
  • Weight (kg) 0.8
  • Art. No 105312
dxf
下载
stp
下载
Remove from cart?

ComSeal 16/10

  • Configuration 2x (9.5-32.5), 8x (3.5-16.5)
  • External dimensions WxHxD (mm) 80.5 x 233 x 55
  • Aperture dimensions WxH (mm) 56(+1/-1) x 209(+1/-1)
  • Weight (kg) 0.8
  • Art. No 105313
dxf
下载
stp
下载
Remove from cart?

ComSeal 16/16

  • Configuration 16x (3.5-16.5)
  • External dimensions WxHxD (mm) 80.5 x 233 x 55
  • Aperture dimensions WxH (mm) 56(+1/-1) x 209(+1/-1)
  • Weight (kg) 0.8
  • Art. No 105314
dxf
下载
stp
下载
Remove from cart?

ComSeal 30/6

  • Configuration 6x (28.0-44.0)
  • External dimensions WxHxD (mm) 155 x 231 x 55
  • Aperture dimensions WxH (mm) 120(+1/-1) x 195(+1/-1)
  • Weight (kg) 1.6
  • Art. No 105315
dxf
下载
stp
下载
Remove from cart?

ComSeal 32/8

  • Configuration 8x (9.5-32.5)
  • External dimensions WxHxD (mm) 135 x 241 x 55
  • Aperture dimensions WxH (mm) 103(+1/-1) x 209(+1/-1)
  • Weight (kg) 1.4
  • Art. No 105316
dxf
下载
stp
下载
Remove from cart?

ComSeal 32/14

  • Configuration 6x (9.5-32.5), 8x (3.5-16.5)
  • External dimensions WxHxD (mm) 135 x 241 x 55
  • Aperture dimensions WxH (mm) 103(+1/-1) x 209(+1/-1)
  • Weight (kg) 1.4
  • Art. No 105320
dxf
下载
stp
下载
Remove from cart?

ComSeal 32/20

  • Configuration 4x (9.5-32.5), 16x (3.5-16.5)
  • External dimensions WxHxD (mm) 135 x 241 x 55
  • Aperture dimensions WxH (mm) 103(+1/-1) x 209(+1/-1)
  • Weight (kg) 1.4
  • Art. No 105321
dxf
下载
stp
下载
Remove from cart?

ComSeal 32/32

  • Configuration 32x (3.5-16.5)
  • External dimensions WxHxD (mm) 135 x 241 x 55
  • Aperture dimensions WxH (mm) 103(+1/-1) x 209(+1/-1)
  • Weight (kg) 1.4
  • Art. No 105322
dxf
下载
stp
下载
Remove from cart?

ComSeal 16/4 AISI316

  • Configuration 4x (9.5-32.5)
  • External dimensions WxHxD (mm) 81 x 233 x 33
  • Aperture dimensions WxH (mm) 58.5(+1/-1) x 211(+1/-1)
  • Weight (kg) 1.5
  • Art. No 105679
dxf
下载
stp
下载
Remove from cart?

ComSeal 16/7 AISI316

  • Configuration 3x (9.5-32.5), 4x (3.5-16.5)
  • External dimensions WxHxD (mm) 81 x 233 x 33
  • Aperture dimensions WxH (mm) 58.5(+1/-1) x 211(+1/-1)
  • Weight (kg) 1.5
  • Art. No 105680
dxf
下载
stp
下载
Remove from cart?

ComSeal 16/10 AISI316

  • Configuration 2x (9.5-32.5), 8x (3.5-16.5)
  • External dimensions WxHxD (mm) 81 x 233 x 33
  • Aperture dimensions WxH (mm) 58.5(+1/-1) x 211(+1/-1)
  • Weight (kg) 1.5
  • Art. No 105681
dxf
下载
stp
下载
Remove from cart?
标题 Configuration External dimensions WxHxD (mm) Aperture dimensions WxH (mm) Weight (kg) Art. No
ComSeal 10/4 2x (9.5-32.5), 2x (3.5-16.5) 80.5 x 173 x 55 56(+1/-1) x 149(+1/-1) 0.6 105299
ComSeal 10/7 6x (3.5-16.5), 1x (9.5-32.5) 80.5 x 173 x 55 56(+1/-1) x 149(+1/-1) 0.6 105301
ComSeal 10/10 10x (3.5-16.5) 80.5 x 173 x 55 56(+1/-1) x 149(+1/-1) 0.6 105302
ComSeal 12/3 3x (9.5-32.5) 88 x 216 x 55 56(+1/-1) x 169(+1/-1) 0.8 105303
ComSeal 12/6 2x (9.5-32.5), 4x (3.5-16.5) 88 x 216 x 55 56(+1/-1) x 169(+1/-1) 0.8 105305
ComSeal 12/9 8x (3.5-16.5), 1x (9.5-32.5) 88 x 216 x 55 56(+1/-1) x 169(+1/-1) 0.8 105306
ComSeal 12/12 12x (3.5-16.5) 88 x 216 x 55 56(+1/-1) x 169(+1/-1) 0.8 105307
ComSeal 15/3 3x (28.0-44.0) 90.5 x 223 x 55 61(+1/-1) x 195(+1/-1) 0.9 105308
ComSeal 16/4 4x (9.5-32.5) 80.5 x 233 x 55 56(+1/-1) x 209(+1/-1) 0.8 105310
ComSeal 16/7 3x (9.5-32.5), 4x (3.5-16.5) 80.5 x 233 x 55 56(+1/-1) x 209(+1/-1) 0.8 105312
ComSeal 16/10 2x (9.5-32.5), 8x (3.5-16.5) 80.5 x 233 x 55 56(+1/-1) x 209(+1/-1) 0.8 105313
ComSeal 16/16 16x (3.5-16.5) 80.5 x 233 x 55 56(+1/-1) x 209(+1/-1) 0.8 105314
ComSeal 30/6 6x (28.0-44.0) 155 x 231 x 55 120(+1/-1) x 195(+1/-1) 1.6 105315
ComSeal 32/8 8x (9.5-32.5) 135 x 241 x 55 103(+1/-1) x 209(+1/-1) 1.4 105316
ComSeal 32/14 6x (9.5-32.5), 8x (3.5-16.5) 135 x 241 x 55 103(+1/-1) x 209(+1/-1) 1.4 105320
ComSeal 32/20 4x (9.5-32.5), 16x (3.5-16.5) 135 x 241 x 55 103(+1/-1) x 209(+1/-1) 1.4 105321
ComSeal 32/32 32x (3.5-16.5) 135 x 241 x 55 103(+1/-1) x 209(+1/-1) 1.4 105322
ComSeal 16/4 AISI316 4x (9.5-32.5) 81 x 233 x 33 58.5(+1/-1) x 211(+1/-1) 1.5 105679
ComSeal 16/7 AISI316 3x (9.5-32.5), 4x (3.5-16.5) 81 x 233 x 33 58.5(+1/-1) x 211(+1/-1) 1.5 105680
ComSeal 16/10 AISI316 2x (9.5-32.5), 8x (3.5-16.5) 81 x 233 x 33 58.5(+1/-1) x 211(+1/-1) 1.5 105681
