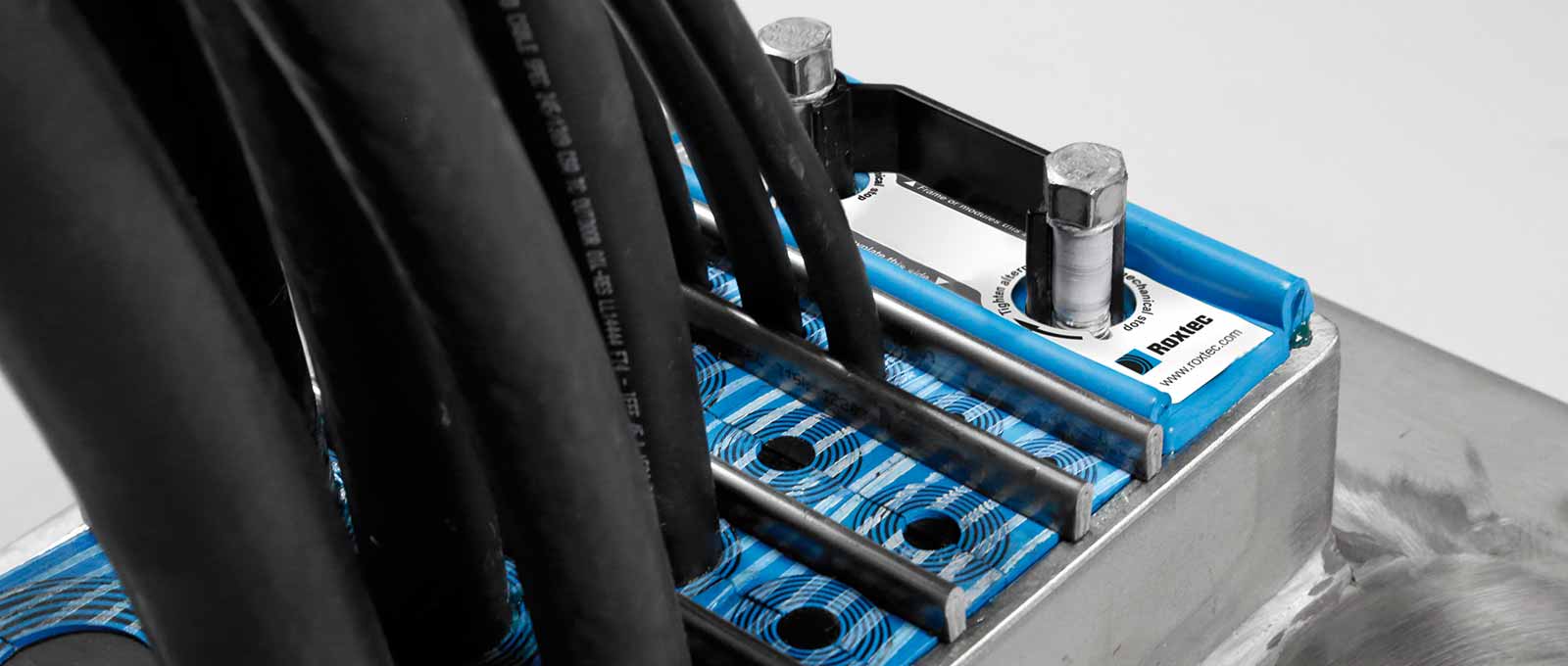

Roxtec 电磁屏蔽密封系统

电磁干扰的发射源和接受源

注意：所有电气和电子设备都是电磁干扰源，这意味着它们有可能引发其他设备的故障。 它们也可能受到电干扰的影响，这意味着它们也是接受源。

常见发射源

• 无线电、电视和雷达设备
• 电力线路
• 电子电路
• 调光器
• 弧焊机
• 电动马达
• 电磁暴和日珥
• 电磁脉冲武器

接受源（潜在的受害者）

• 无线电和电视接收器
• 电气用具
• 计算机
• 电子设备

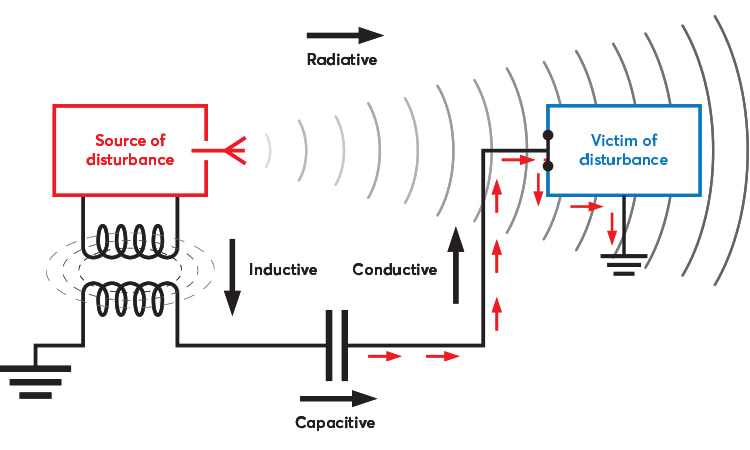

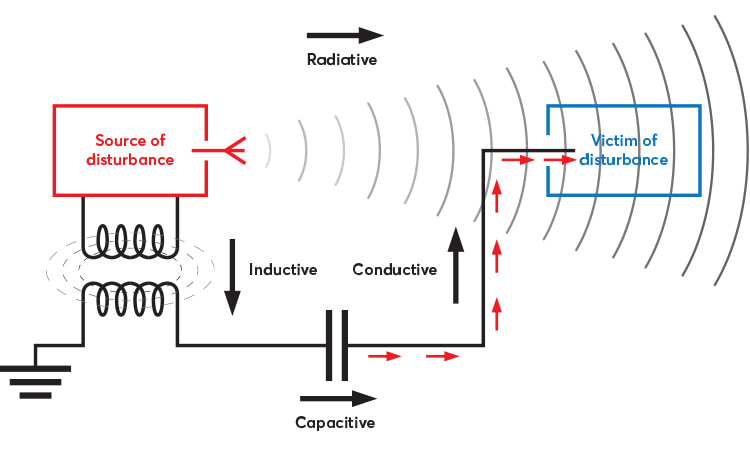

消除耦合路径

只要没有任何连接，发射源和接受源就没有干扰问题。 您可以通过消除耦合路径来实现电磁威胁的防护，耦合路径就是将干扰从发射源传递到接受源(受害者)的连接路径。

在屏蔽环境中使用时，Roxtec ES 系统可提供有效的保护。 该系统既可以转移传导干扰，又可以屏蔽辐射干扰。

传导耦合路径 – 电磁干扰通过电缆和管道传播。 耦合可以是电磁感应耦合，也可以是电容耦合。

辐射耦合路径 – 电磁干扰通过空气以波的形式传播。 它的能量会被吸收，并在接收电缆/管道中，或直接在电子设备中产生感应电流。

Roxtec ES 系统

Roxtec ES 穿隔系统的目的是通过电磁屏蔽来提高不同电气和电子设备之间的电磁兼容性。 该系统是基于密封模块的电缆和管道穿隔系统，起到电磁屏蔽的作用，并达到机械穿隔密封的要求。 它具有双重功能 –抗电磁干扰，并提供环境保护，可以防火、气密、水密、防尘、防污和啮齿动物防护等功能。

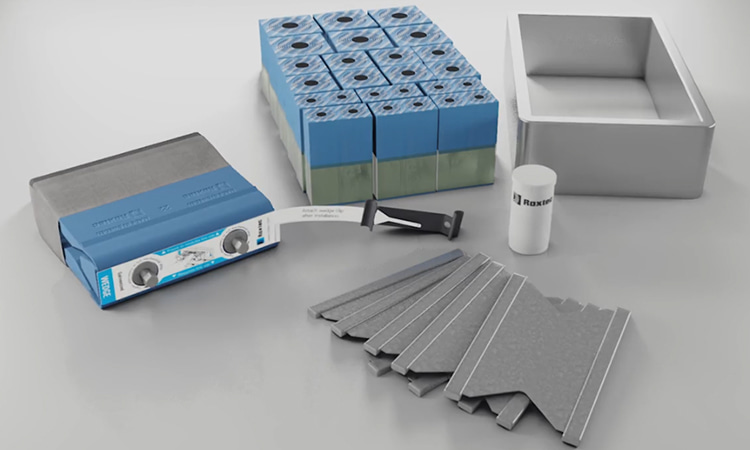

系统组件

此系统由导电框架、Roxtec ES 模块、隔层板和压紧件，并在安装期间使用的润滑脂组成。 框架有不同的形状和尺寸。 您可以在建造过程中或之后将它们安装入建筑中，为穿过墙壁和隔板的电缆和管道的开孔密封做准备。

与屏蔽结构持续的导通连接，这是至关重要。 将 Roxtec ES 密封模块插入框架，来密封电缆和管道。 然后，放入压紧件 Roxtec Wedge ES，将其拧紧，以此增加压力、完成密封。

电磁屏蔽测试

Roxtec ES 密封系统安装完成后，可以保护穿隔以及任何连接的设备，免受外界电磁干扰。 该密封系统已经由不同测试机构进行了多种类型的测试，例如，根据标准 IEEE 299 进行的屏蔽衰减测试和根据标准 VG 95373-15 进行的转移阻抗测试。

Roxtec ES（电磁屏蔽）模块

Roxtec ES 密封模块，以白色条纹标记区分，它由两个组件组成，每个组件分别处理各自的特定类型的电磁干扰。 该模块可以防止电缆屏蔽层中的不必要的电磁能量通过电流形式传播，并将其转移到接地点。 由于该模块内部含有导电橡胶材料，它们可以进一步防止不必要的辐射电磁干扰。

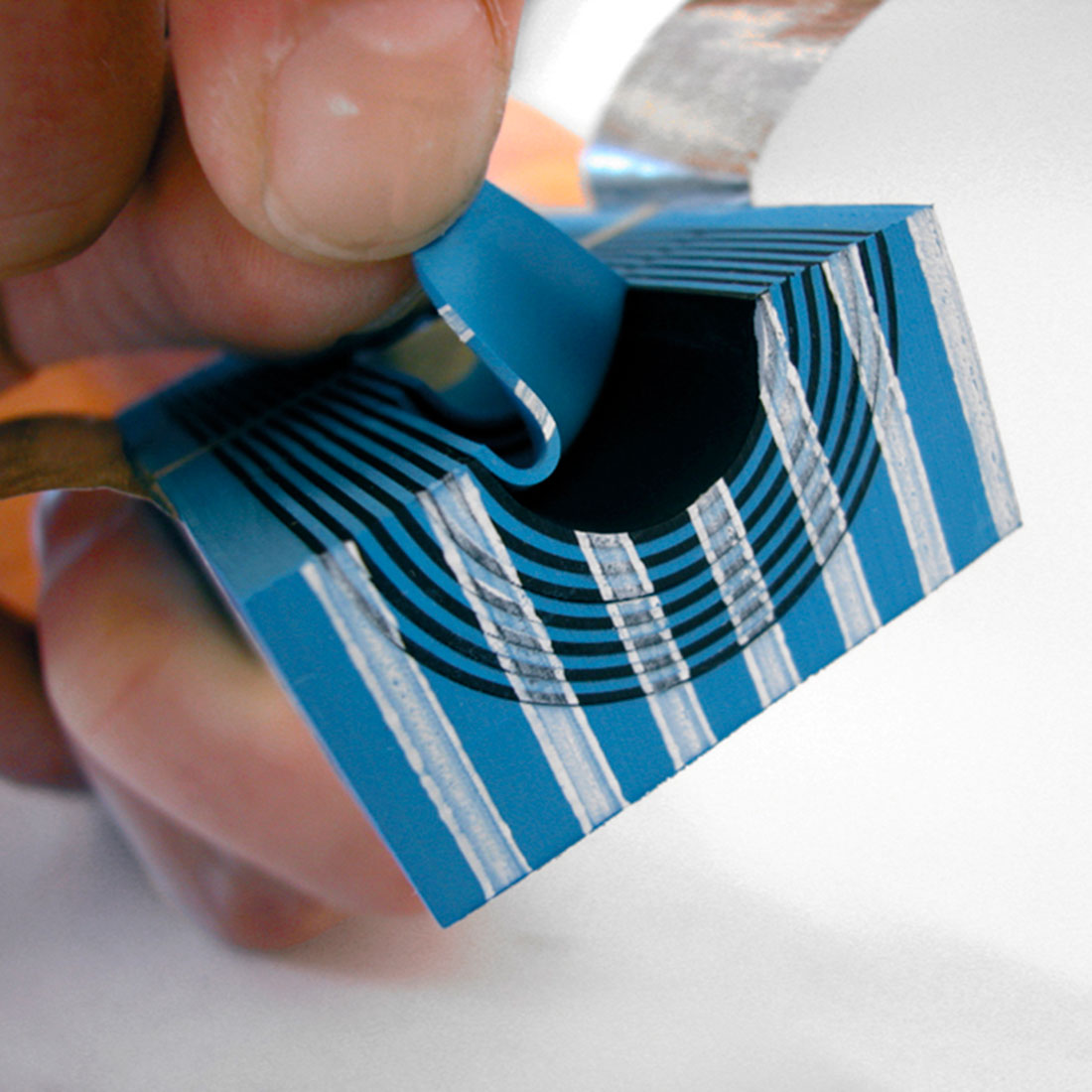

Roxtec ES 模块，是由两个半模块组成，安装后将形成一个完整单元。 圆柱型中心塞和同心可撕橡胶层，构成了模块，剥掉可撕层可以与电缆紧密贴合。 橡胶层让您既可以调整模块以适应电缆外护套的直径，以起到环境防护，又可以匹配电缆屏蔽层来提供电磁保护。

• 导电橡胶 – 嵌在模块中，与可撕橡胶层垂直，采用一层导电橡胶。 它充当辐射电磁干扰的屏障。
• 导电箔 – 导电的低阻抗铜箔缠绕在模块上，并延长铜箔，可 360 度覆盖电缆屏蔽层。 导电箔与导电橡胶和电缆屏蔽层连续接触，并连接金属框架中的所有模块。 导电箔将导电橡胶屏蔽层、电缆屏蔽层或管道中吸收的干扰，通过框架转移到屏蔽结构。

确保 360 度连续连接

当应用在屏蔽空间内的电子和电气设备，需要保持高水平的屏蔽性能时，Roxtec ES 穿隔密封系统是至关重要的组件。 它可以是设备外壳、房间、建筑结构、平台或容器等的组成部分。

Roxtec ES 作为针对电缆和管道的密封系统，是充当设备周围屏蔽结构的重要组成部分。 屏蔽结构是电磁能的屏障，无论它是辐射场形式还是传导电磁场形式。

在 Roxtec ES 系统中，传导干扰通过导电箔转移到屏蔽结构。 由此可将它们从耦合路径、屏蔽电缆层或管道中的电流去除。 辐射干扰被导电橡胶层反射和吸收。 该导电橡胶嵌入模块的横截面，与各个电缆入口垂直。

如何测量屏蔽效能

常见的方法是根据 IEEE 299 标准，使用自生成的无线射频信号。 通过放置发射天线和接收天线，之间没有障碍物，并测量接收信号电平来校准测试设备。 然后，将接收天线放在相同的距离处，但需要放在屏蔽机柜内。 再次测量信号电平，接收信号电平的差值就是屏蔽效能，通常以 dB 为单位。

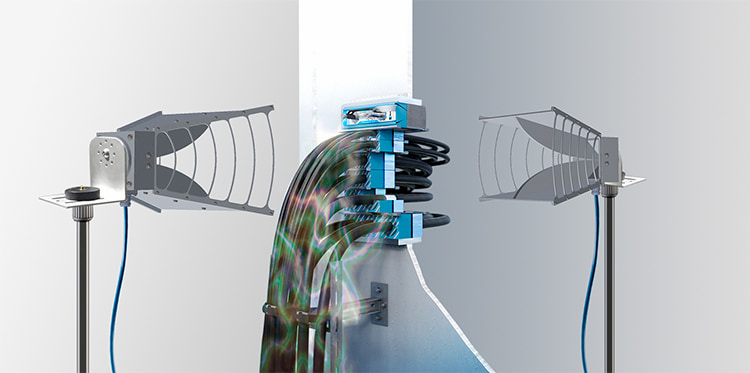

测试系统图示 – 发射和接收天线分别位于电磁屏蔽墙的两侧。

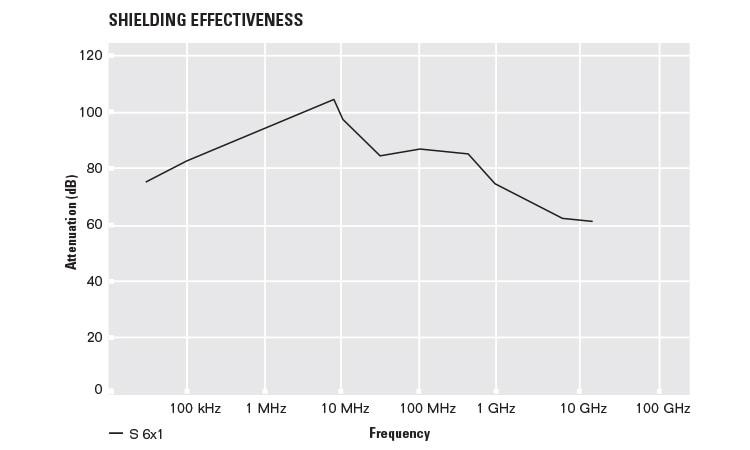

Roxtec RM ES 系统的典型电气特性。

Roxtec 密封系统根据屏蔽室的标准（例如 IEEE 299）进行了测试。在测量整个屏蔽室的屏蔽效能之前，将其安装到墙体结构中。

Roxtec ES 密封系统，可提供已批准的用于危险场所的版本。 请参阅 Roxtec ES Ex 穿隔系统。
