用于接地的 Roxtec 密封系统

消除风险

您可以通过对电缆和管道进行连接和接地，同时确保人身安全并保护您的电气设备。 Roxtec BG™ 旨在为您的所有应用提供具备良好成本效益和空间效率的解决方案。

Roxtec BG™ 系统

Roxtec BG™ 穿隔系统旨在确保人身安全并保护您的电子设备。 该系统是模块化电缆和管道穿隔系统，用于连接和接地应用以及机械穿隔密封。 同时，它还提供环境保护，防止火灾、水、灰尘、污垢和啮齿动物等风险。

系统组件

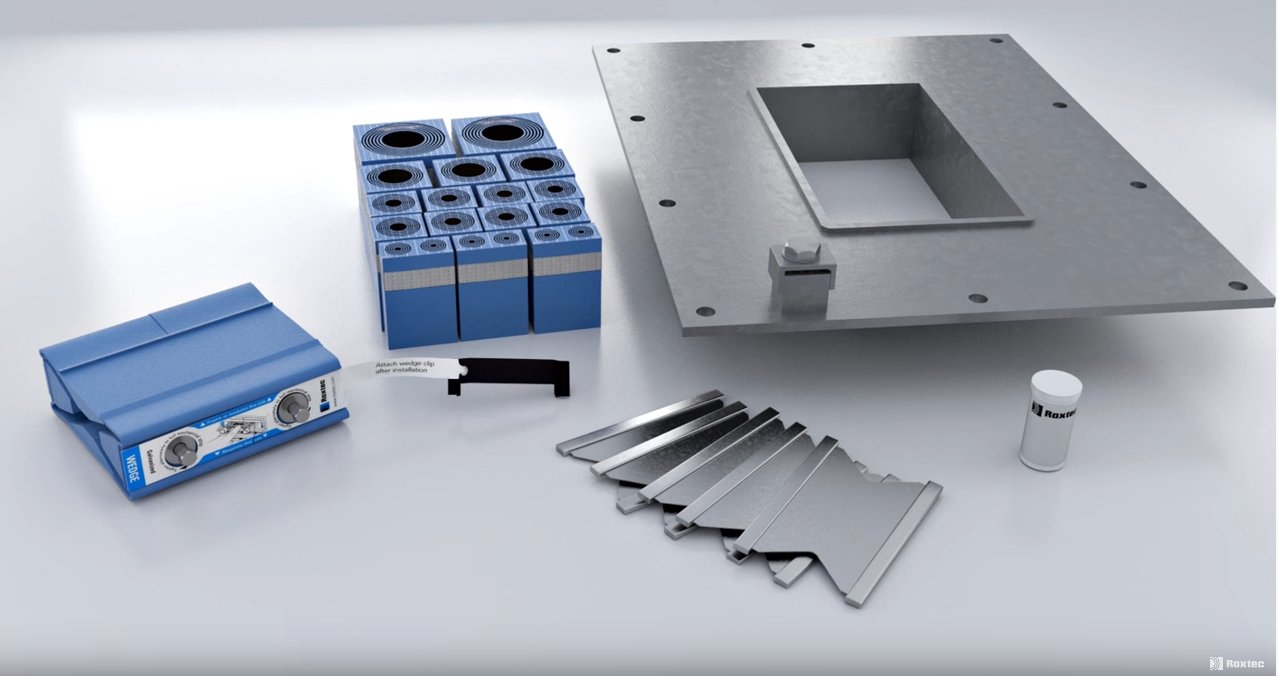

该系统包括一个导电的钢制或铝制框架、Roxtec BG™ 密封模块、隔层板和压紧件以及安装时使用的润滑剂。 框架有不同的形状和尺寸。 您可以在建造过程中或之后将它们安装入建筑中，为穿过墙壁和隔板的电缆和管道的开孔密封做准备。

框架和电位均衡系统之间的电气连接至关重要。 将 Roxtec BG™ 密封模块插入框架，来密封电缆和管道。 连接到电缆铠装/金属管的内置编织层可确保与框架的电气连续性。 然后插入压紧件 (Roxtec Wedge)，并将其拧紧以完成密封。

已通过连接和接地测试和认证

完成后，Roxtec BG™ 密封系统可保护穿隔和任何连接的设备免受瞬态电压和故障电流的影响。 该系统通过了不同机构进行的多种类型测试，例如，接地连续性（IEC 60079-0）、短路和电流承受能力（EN 50262/IEC 62444）以及电流浪涌（IEC 62305）。Roxtec BG 系统经 CSA 认证，符合 UL 514B 和 CSA C22.2 No.18.3-04 关于电缆和导管使用的配件要求，以及 UL 467 和 CSA C22.2 No.47-07 关于搭接和接地设备的要求。

Roxtec BG™ 和 BG™ B 解决方案

Roxtec BG™ 和 BG™ B 产品系列旨在通过单个开孔安全有效地对铠装或屏蔽电缆和金属管道进行连接或接地。 Roxtec BG™ 或 BG™ B 系统中的每个模块都有单独的导电连接编织层，后者直接或通过相邻模块与金属框架接触。 穿过系统的每条电缆或管道都可以通过模块单独连接。 然后，该框架在与普通接地系统连接时，可充当中间接地棒。

Roxtec BG B 解决方案的面积效率比电缆接头高出 70%，可直接替代金属包层和铠装电缆接头。 只需一个电缆入口，即可密封不同的单条或多条不同外径的电缆，同时还提供经认证的接地终端装置。 这些解决方案高效灵活，而且系统简单，易于安装。

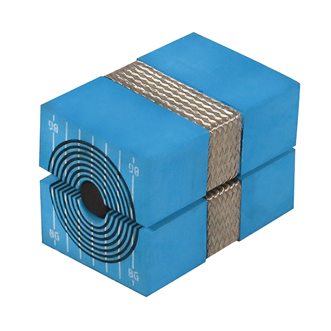

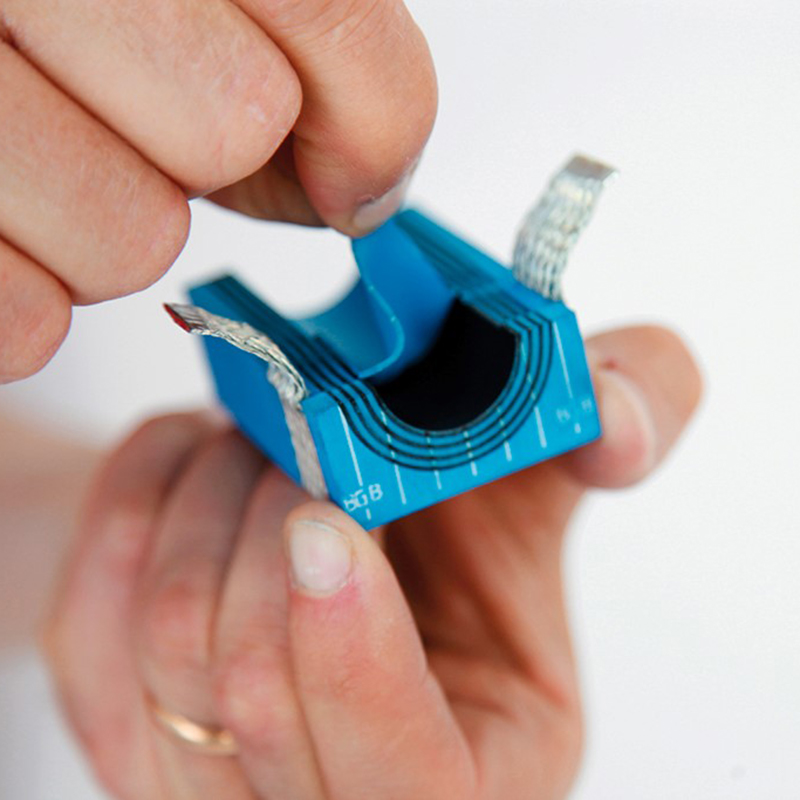

Roxtec BG™ 模块由两个完全相同半模块组成，安装后将形成一个完整单元。 圆柱型同心可撕橡胶层构成了模块的中心，剥掉可撕层即可与电缆紧密贴合。 橡胶层让您既可以调整模块以适应电缆外护套的直径，以起到环境防护作用，又可以匹配电缆铠装来提供电气保护。

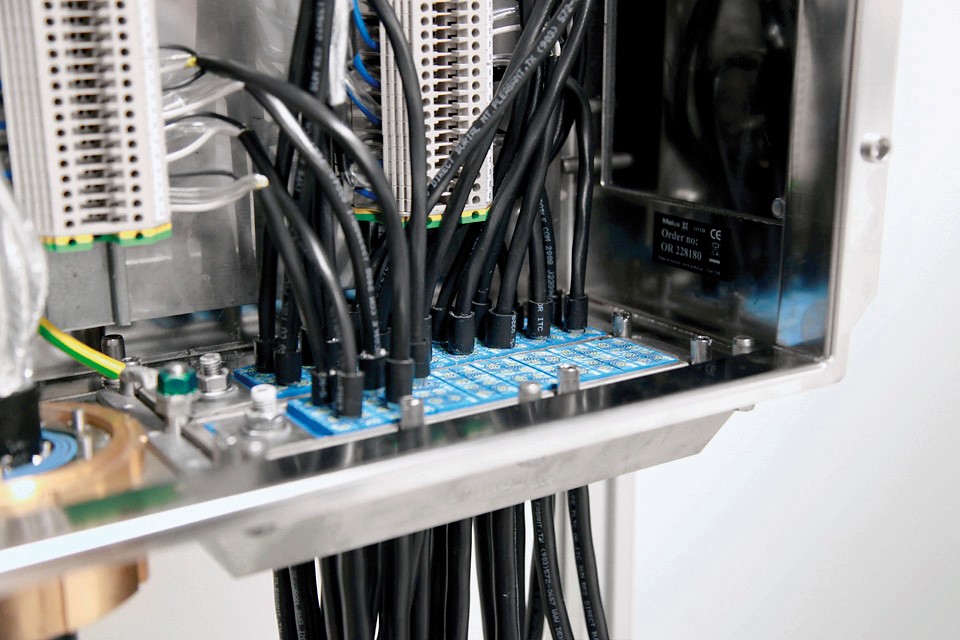

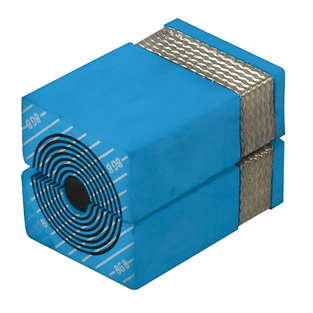

Roxtec BG™ B 模块一方面提供电气安全，另一方面提供环境保护，是机柜和电气箱柜的优良解决方案。

Roxtec BG™ 模块将提供电气安全的部分放在中间，并在两端提供环境保护。 Roxtec BG™ 解决方案适用于需要穿隔功能的地板或墙体入口。

Roxtec BG™ 和 BG™ B 解决方案已通过以下认证：

• 电气安全
• 危险场所 (Ex)
• 接地
• 防火、气密性和水密性

Roxtec BG™ 系统测试

Roxtec BG™ 解决方案专为可能发生大电流的应用而设计。 与规定耐受水平相对应的电流，通过模块输送到框架及其终端连接器。 电流水平由适用的电气标准决定，并取决于已铺设电缆的大小。 Roxtec BG™ 系统可以解决此问题，因为编织层的横截面积随着模块尺寸的增大而变宽。

该表显示了每个模块尺寸的编织层截面积以及已测试的电流水平。 这是可以在技术规范中找到的信息要求。

每个模块尺寸的编织层数据

每个模块尺寸的电流和浪涌耐受能力

如何验证连接和接地功能

在所有的电气安装中，您必须验证其功能。 如果您想验证 Roxtec BG™ 解决方案的功能，我们建议您按照国家法律规定，用 4 电极法验证接触电阻（最小为 10ADC）。

对 Roxtec BG™ 系统的安装验证

作为防雷保护的 Roxtec BG™ 解决方案

防雷系统 (LPS) 旨在将雷击引起的瞬态电流转移到大地。 Roxtec BG™ 系统并未设计用作主要防雷系统。 而是可以保护设备免受间接雷击的影响。 即使是间接雷击也会在附近的金属物体、电缆或管道上引起高电压。 通过使用 Roxtec BG™ 密封系统，可以最大限度降低间接雷击的影响。 雷击引起的浪涌和瞬变具有宽带频谱，这就要求采用针对 EMI 设计的接地方法以避免设备损坏。

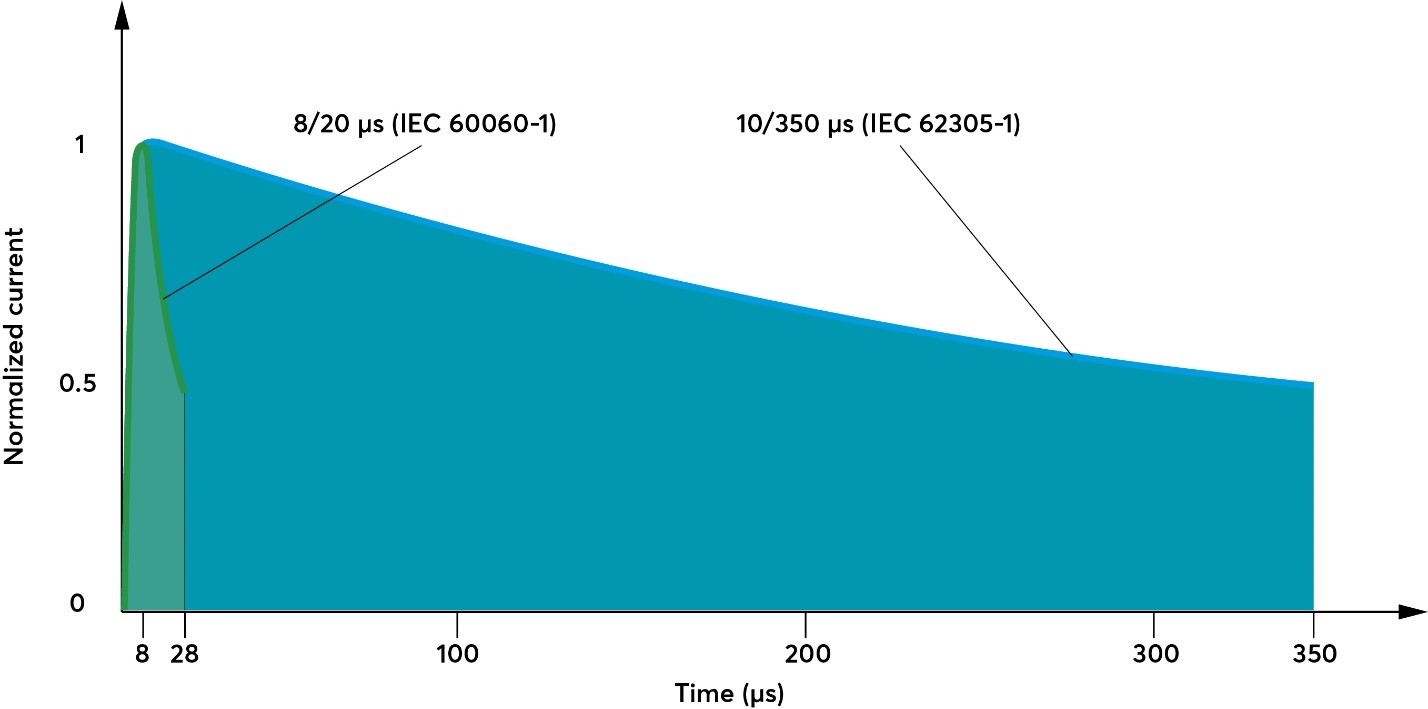

Roxtec BG™ 系统根据 IEC 62305-1 进行测试，这是一项防雷标准。 该标准比 IEC 60060-1 标准更严格，其雷击能量大约高出 20 倍。

为了模拟（风电）风机的生命周期，在 50kA 至 200kA 的电流水平下，执行了包含总共 33 次浪涌的测试周期。 测试表明，在整个测试期间，被测电缆的接触阻抗没有变化。

不同类型的雷击

雷击有多种不同类型：

• 直击雷
• 应用附近的接地受到雷击
• 电源线直接受到雷击
• 电源线附近的接地受到雷击

这些雷击可能导致不同类型的损害，如触电、火灾、爆炸或电气系统故障。

雷击实例。 雷击击中塔筒顶部。 塔筒本身由防雷系统 (LPS) 保护，而不是由 Roxtec 产品保护。 当能量沿着主保护装置流向地面时，强烈的浪涌和瞬变会在沿塔筒布设的电缆中引发感应。 雷击的这些感应效应很容易损坏建筑物内部的连接设备等。在电缆有屏蔽的情况下，电涌和瞬变感应到电缆屏蔽中。 因此，通过使用 Roxtec BG™ 密封解决方案，您可以减轻影响并保护连接的设备。

Roxtec BG™ – 免费功能

连接导体需要一定的横截面积，以便在出现故障时能承受一定的电流。 电气规范提供了有关确定（截面）尺寸的指导。 然而，导体的形状在实现其高效工作方面起着重要作用，也就是导体频率是比电源频率（通常为 50/60Hz）高得多的频率。

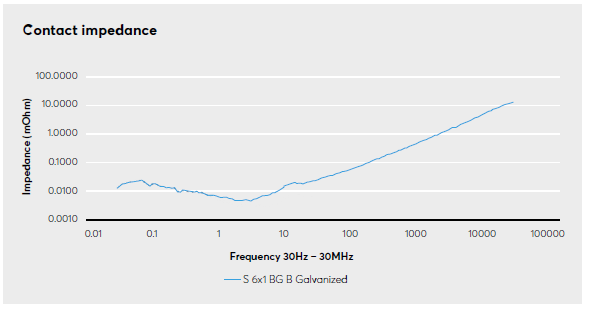

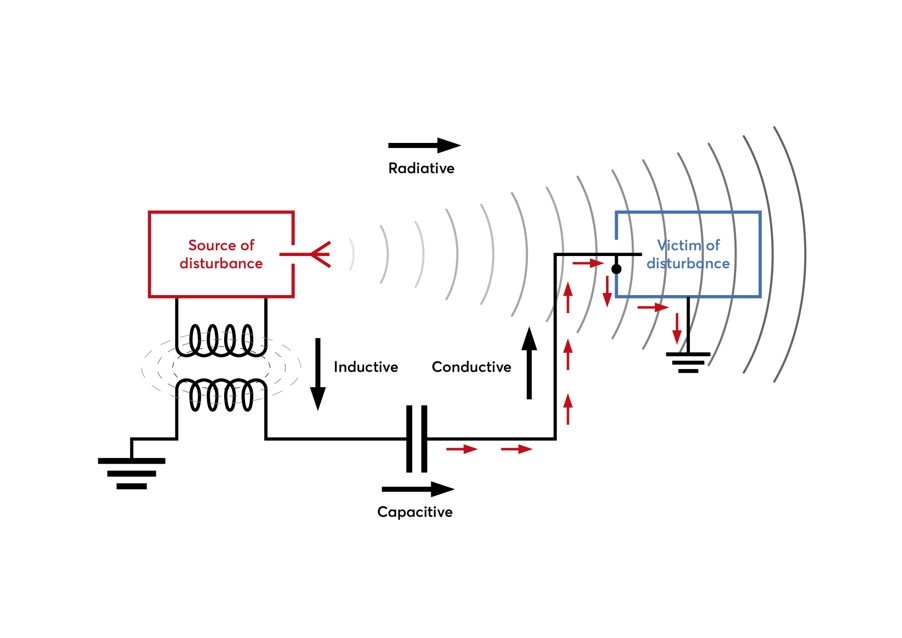

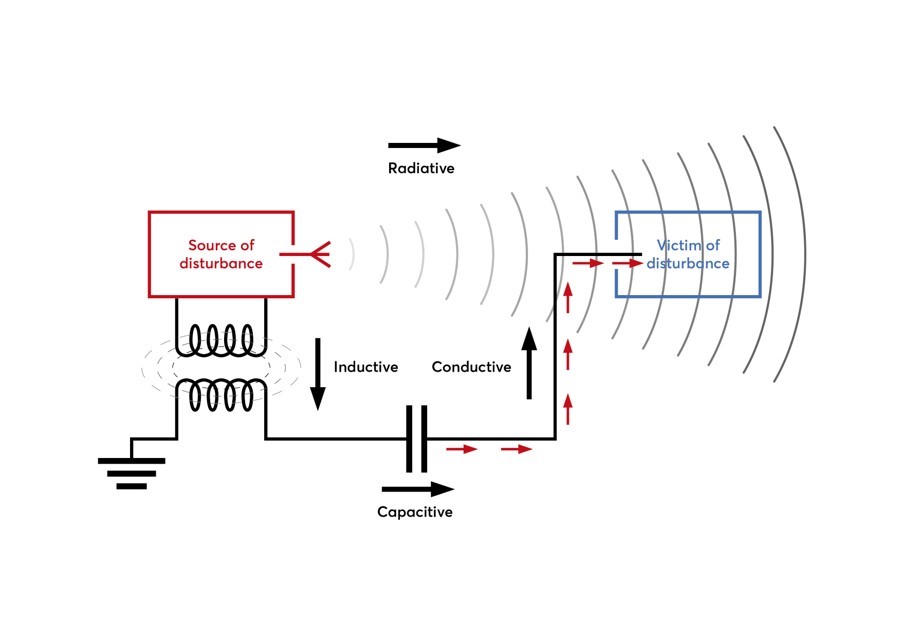

作为一个固有的功能，集成连接编织层的有利几何形状与最大限度缩短的长度相结合，提供了非常低的阻抗。 规则是导体越宽越好，因为频率越高，信号越倾向于仅在材料表面传播。 较短的路线也更有利于实现低阻抗，这对于防止电缆铠甲和屏蔽层上传导的高频干扰是很重要的。 这提供了高效的高频功能接地，而这对于电磁兼容性和 EMI（电磁干扰保护）至关重要。 通过电缆铠装/屏蔽或金属管传导的电磁干扰被有效地转移到地面，电气安全方面不会受到影响。 Roxtec BG™ 系统为最高 100MHz 的电磁屏蔽应用提供高效的解决方案。

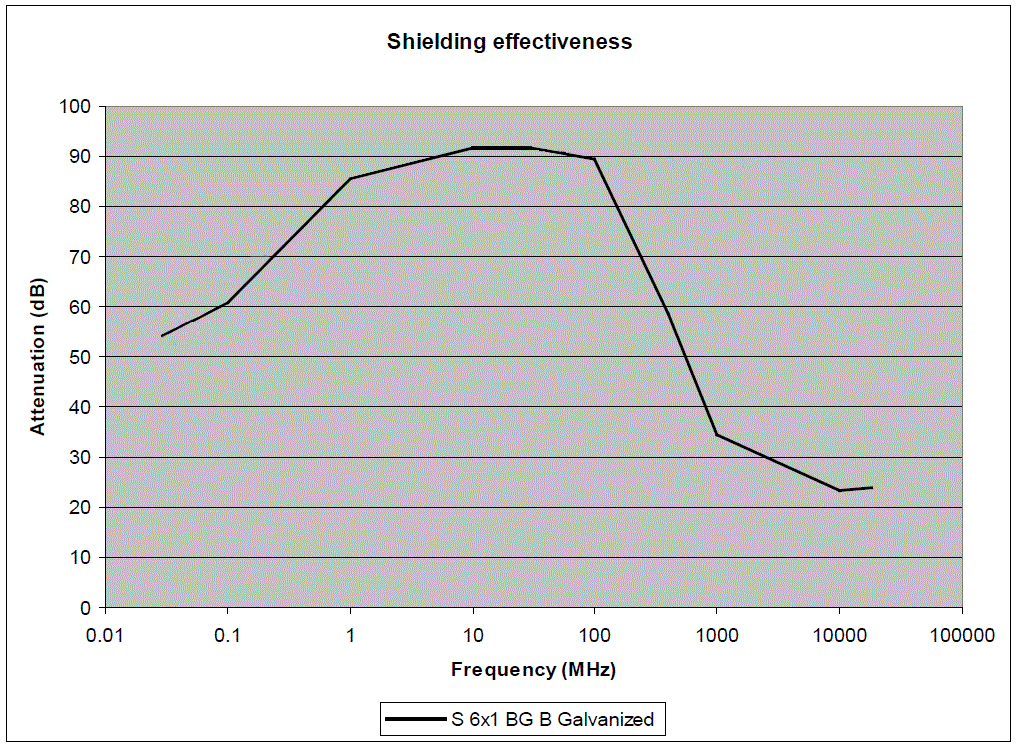

Roxtec 密封系统根据屏蔽室的标准（例如 IEEE 299）进行了测试。在测量整个屏蔽室的屏蔽效能之前，将其安装到墙体结构中。

请在这里查看有关屏蔽性能测量和辐射 EMI 防护要求的详细信息。
