用于地下变电站的电缆和管道密封系统

“该项目选择 Roxtec UG™ 密封系统来密封地下管道穿隔入口，使其免受恒定水压的影响，”铁路网络联盟南亚拉变电站 – 工程主管 - 电力系统和施工主管 Michael Adams 说道。

新变电站位于地铁隧道的东部入口，需要增加墨尔本沿森伯里线、克兰本线和帕克南线的铁路网络的容量。 它位于南亚拉侧线保护区下方，因此需要严格的技术要求来减少其影响。 该保护区已经进行了升级改造，将恢复为供社区使用的开放空间。

地下密封的重要性

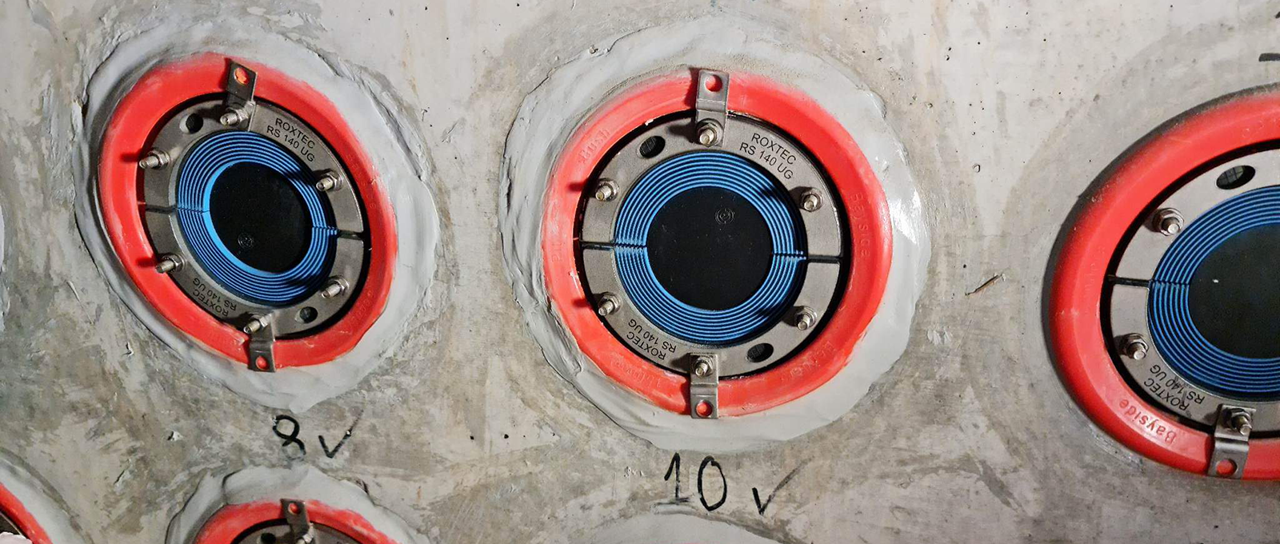

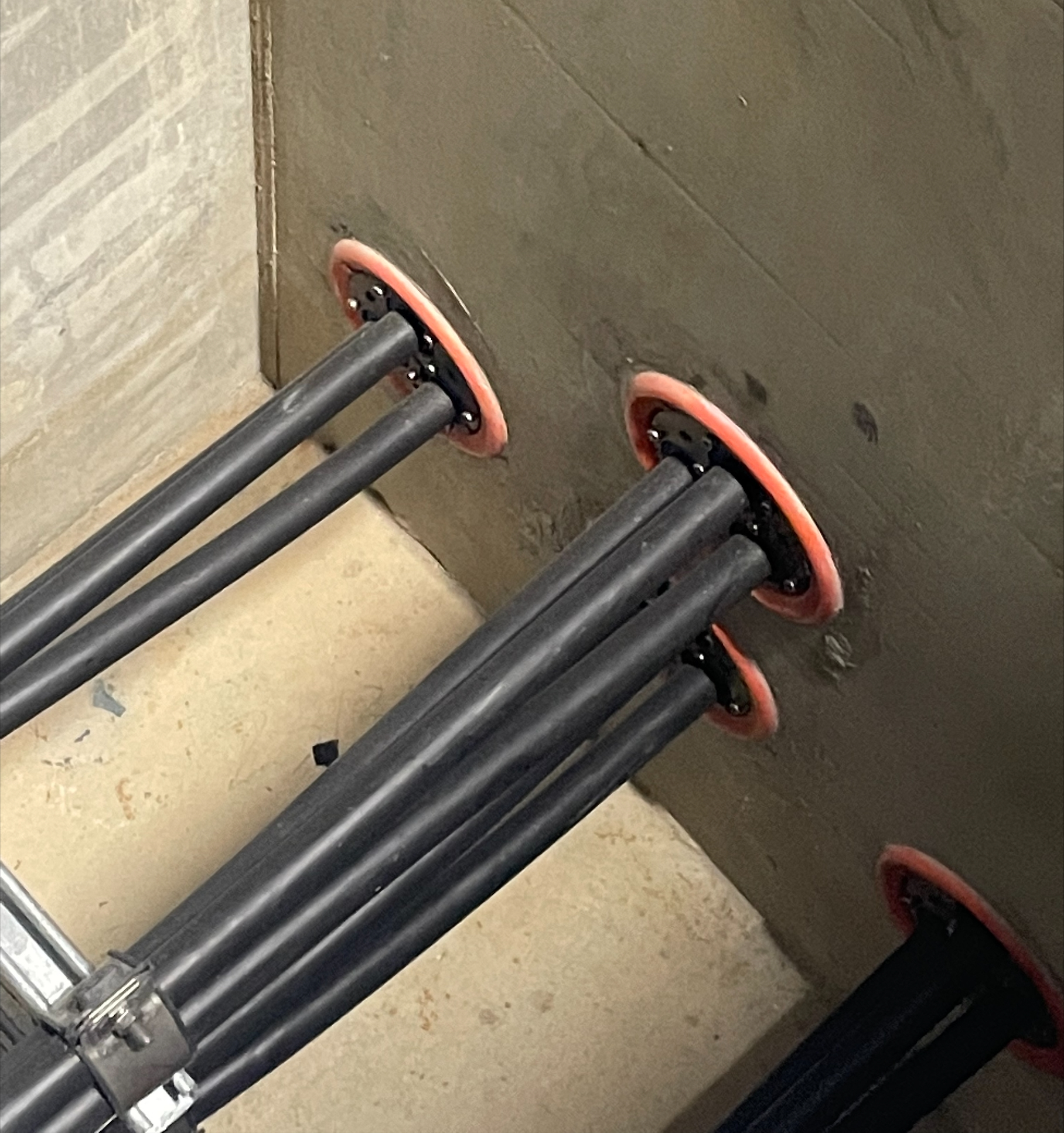

变电站建在地下，设计者需要考虑建筑物进水的问题。 他们使用水膜系统来保护与土壤接触的建筑构件。 他们意识到需要找到一种密封系统，以确保不会通过穿过墙体和地板的管道进水。 Roxtec UG™ 密封系统被指定用于进入建筑物的所有管道。

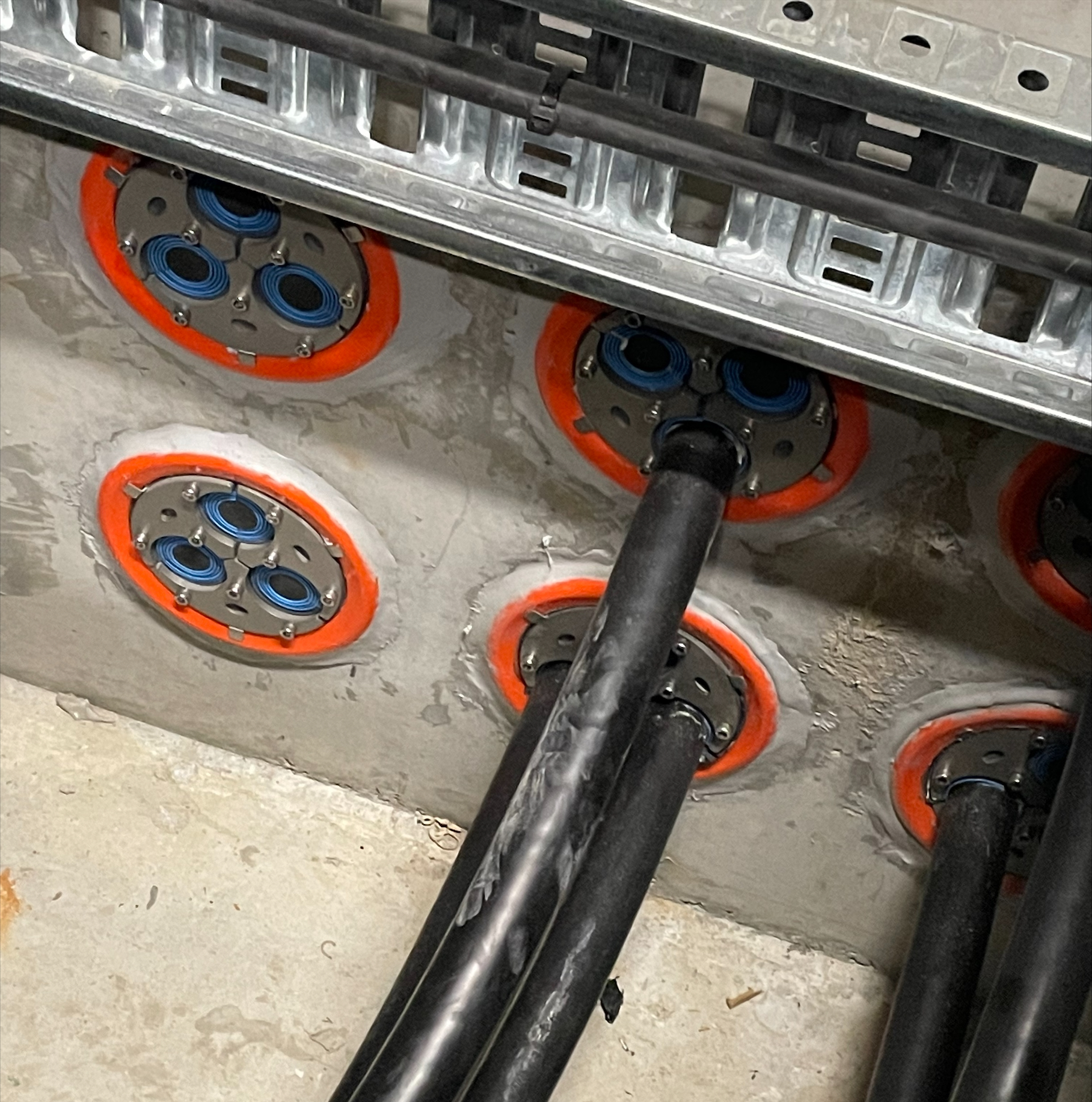

这些管道的尺寸不同，并且包含不同直径的电缆。 对未来的容量也有要求。 主电气管道为 150，当管道中有两根或三根电缆时，他们使用专为澳大利亚市场开发的 Roxtec H3 142 UG™ 密封系统。 这对于避免进水引起的问题，从而简化维护工作非常重要。

外墙穿隔

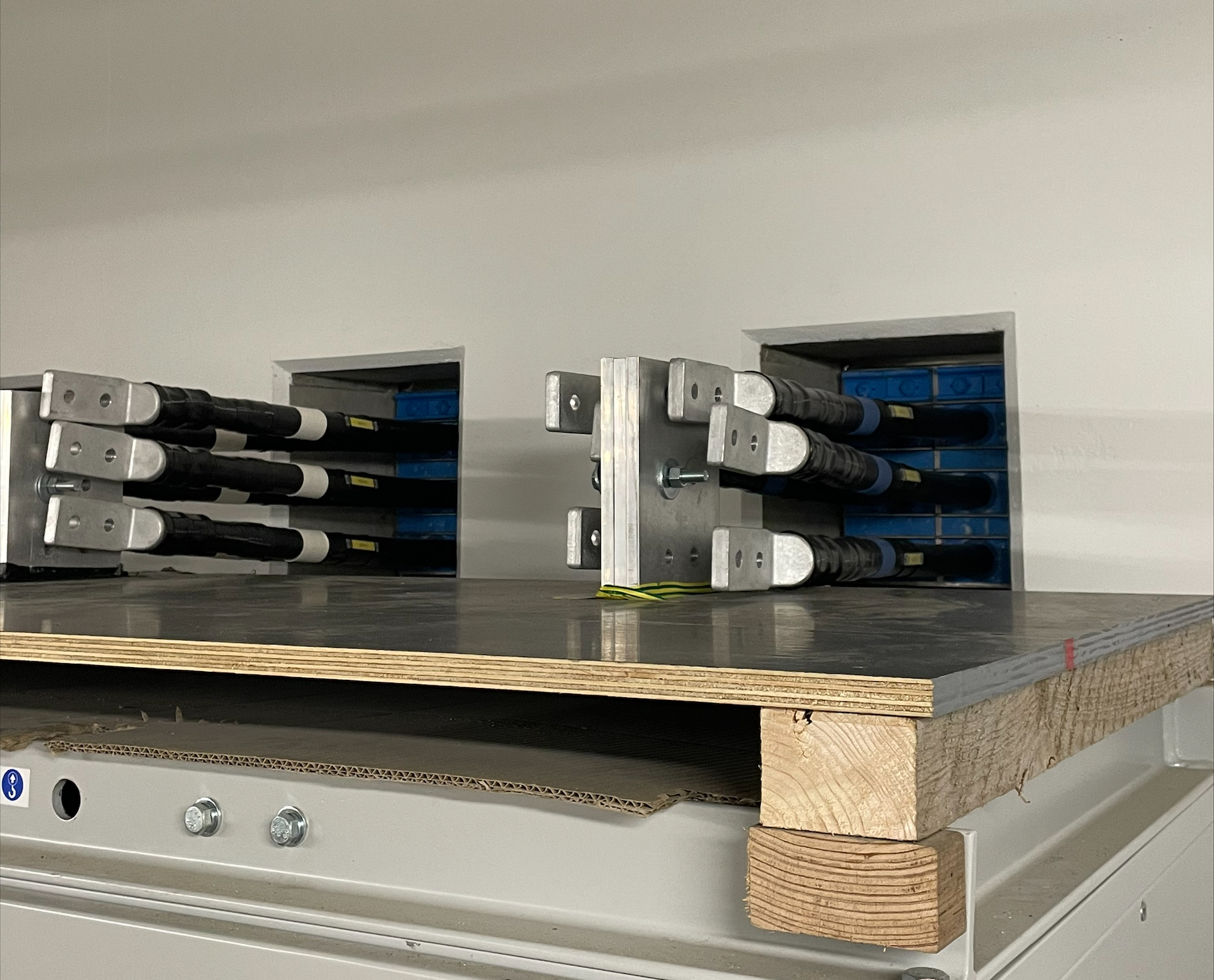

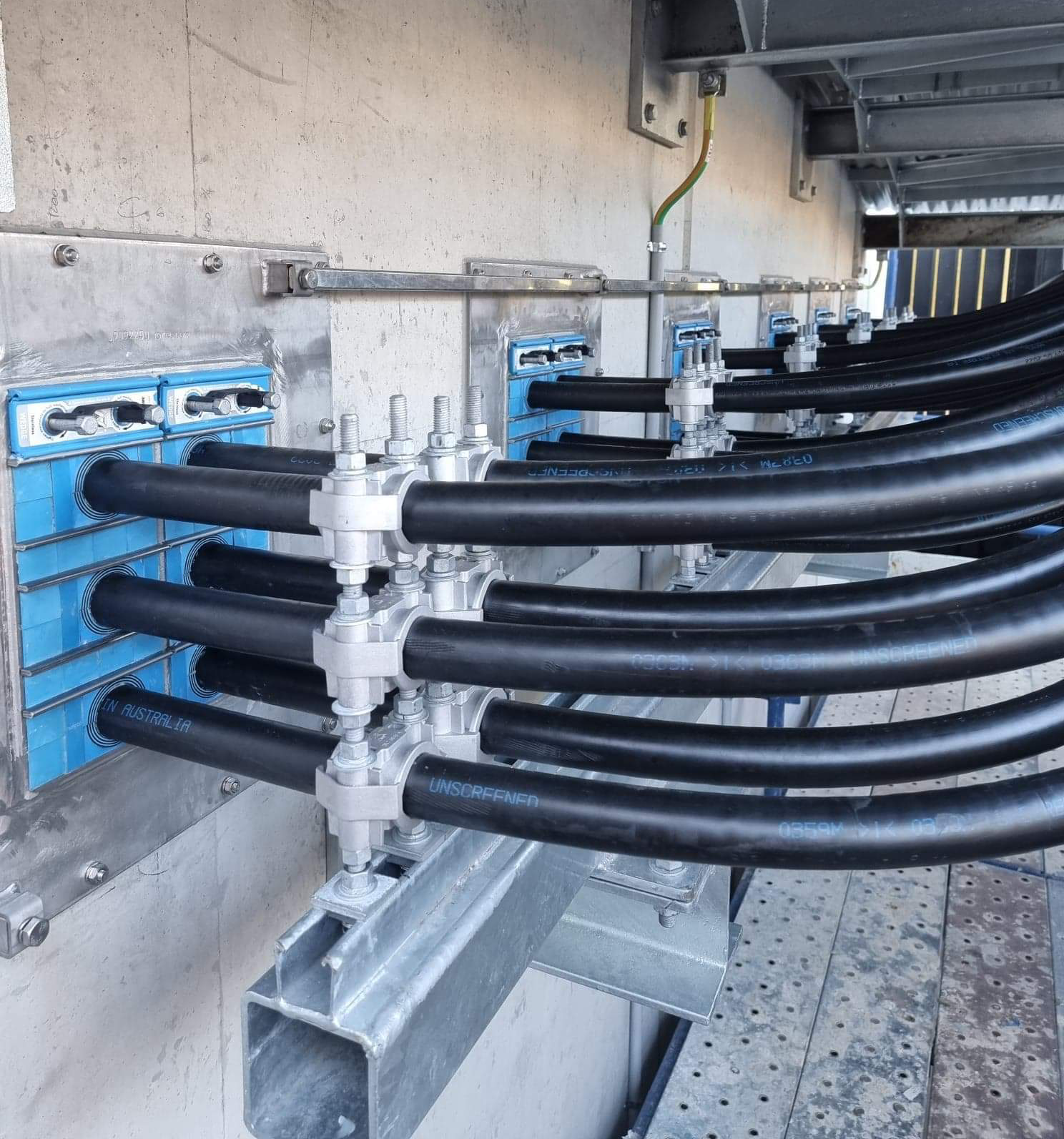

Roxtec 穿隔系统用于密封变压器/整流器电缆穿过外墙的位置。 该系统的耐火等级为 FRL -/120/120，可抵御气候暴露，并提供接地。 电缆间距的要求对设备的适用性至关重要。

铁路网络联盟和 Roxtec Australia 之间的密切合作确保了电缆穿隔开孔正确无误，并且穿隔系统适应特定的电缆间距。

Roxtec 为密封安装提供现场支持和指导。 各方通力合作，确保了从设计到施工再到竣工的整个过程顺利进行。

“Roxtec 穿隔系统是通过认证的解决方案，因为它们满足澳大利亚防火要求，能够抵御恶劣的环境因素，并且能够适应关键的现场电缆穿隔位置，”Michael Adams 说。

为何使用 Roxtec？

• 经认证的防火保护
• 水密
• 防啮齿动物
• 空间效率
• 现场支持
• 内置的备用容量
